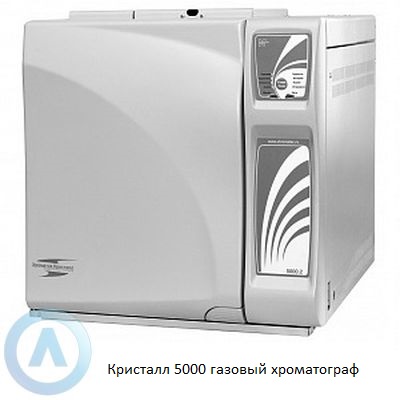

Кристалл 5000 газовый хроматограф
Газовый хроматограф Кристалл 5000 от компании ХРОМАТЕК разрабатывался для проведения анализа сложных газовых веществ, в процессе которого проводится их разделение на монокомпоненты.
Полученные монокомпоненты подвергаются исследованию с целью получения качественных и количественных характеристик.
Если хроматографу не удается разделить пробу на элементы, то исследуемое вещество считается однородным.
Кристалл 5000 широко используются в научной и производственной деятельности в различных областях, от фармацевтики, медицины, криминалистики до газодобывающей промышленности.
Хроматэк-Кристалл 5000 — это гибкие и надежные приборы с практически безграничными возможностями для решения аналитических задач любого производства или лаборатории.

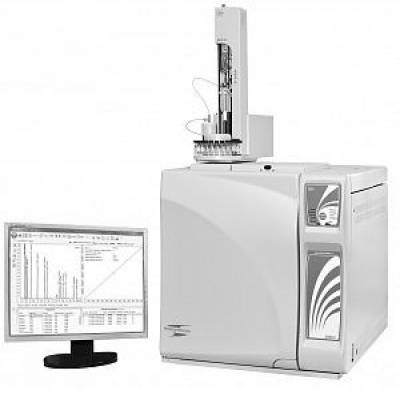

Управление всеми функциями оборудования осуществляться при помощи автономного программного обеспечения «Хроматэк Аналитик», которое обеспечивает управление хроматографом, проведение анализов, сбор, обработку и хранение данных.
Основные возможности ПО Хроматэк-Аналитик:
• управление хроматографами c процессорными модулями ПМ2 и ПМ3
• групповой расчёт по различным нормативным документам
• создание статистических контрольных карт Шухарта
• управление вспомогательным оборудованием
• состав переменной части ПО
• обработка хроматограмм
• рабочий стол оператора
• справочная система
• создание отчетов
• администрирование
• аудит
Модификации Кристалл 5000:

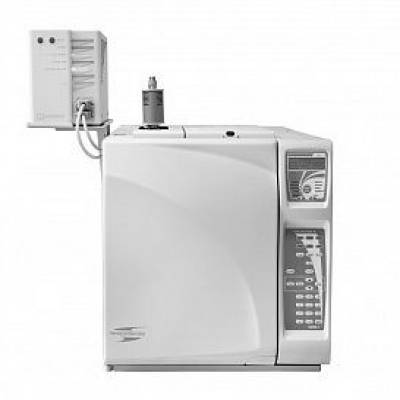

• Кристалл 5000.1 — ГХ оснащен небольшим дисплеем и встроенной клавиатурой, которая позволяет управлять всеми возможностями оборудования. Можно управлять при помощи ПО с компьютера.
• Кристалл 5000.2 — не оснащен встроенным дисплеем и клавиатурой и управляется через ПО на ПК, но обладает всеми характеристиками и возможностями как 5000.1
Особенности:
• Электронное регулирование расхода и давления газов
• Объемный термостат, достаточный для размещения любых колонок
• Свободный доступ к устройствам при техническом обслуживании
• Простота в ежедневной работе и широкие возможности модернизации
• Поставляется в двух модификациях
Типы испарителей:
• Насадочный
• Капиллярный
• Программируемый
Детекторы:
• ДТП детектор по теплопроводности
• ПИД пламенно-ионизационный детектор
• ТИД термоионный детектор
• ЭЗД электронозахватный детектор
• ПФД пламеннофотометрический детектор
• ФИД Фотоионизационный детектор
• ДТХ детектор термохимический
• МСД масс-спектрометрический детектор
• ПРД Пульсирующий разрядный детектор

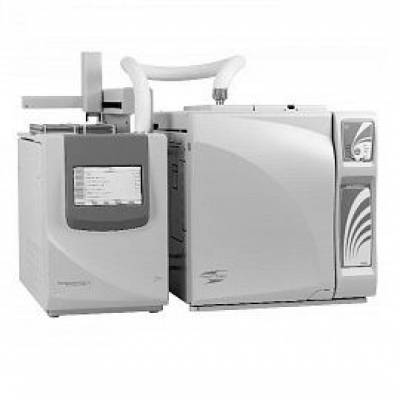

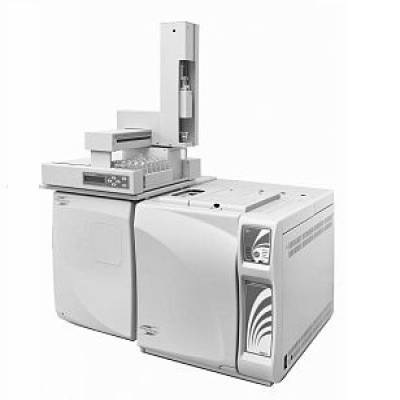

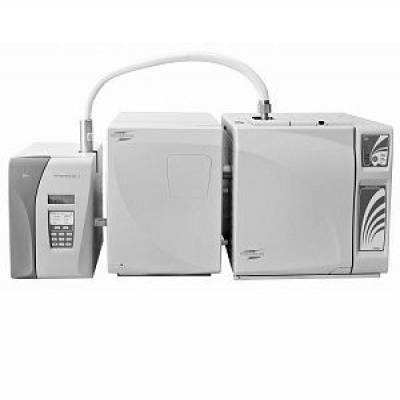

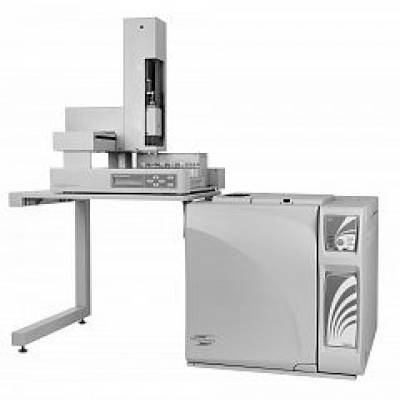

Можно расширить возможности прибора и подключить к нему вспомогательное оборудование, как автосемплер, автоподатчик проб, парофазный пробоотборник, вплоть до создания хромато-масс-спектрометрической системы.
У нас можно купить кристалл 5000 газовый хроматограф с доставкой по России и низкой ценой на ремонт и обслуживание.
|
Размеры ШxВxГ, миллиметров |
600x540x590 |
|
Вес, килограмм |
48 |
|
Потребляемая мощность пиковая (в режиме разогрева) |
2500 |
|
Потребляемая мощность в установившемся режиме, Вт |
1000 |
|
Размеры термостата колонок ШxВxГ, миллиметров |
250x290x240 |
|
Рабочая температура: |
от Tокр.среды+4 °С до 450 °С (при комплектовании устройством вентиляции термостата - от Tокр.среды+3 °С до 450 °С) |
|
Рабочая температура при комплектовании системой захолаживания |
от минус 10 °С до 450 °С |
|
Рабочая температура при комплектовании УКО (устройством криогенного охлаждения) |
от минус 100 °С до 450 °С |
|
Скорость программирования нагрева (по линейному закону) |
от 0,1 до 125 °С/мин |
|
Количество изотерм |
Не ограничено |
|
Время охлаждения (при температуре окружающей среды 22 °С) |
от 400 до 50 °С за 5 мин (при комплектовании устройством вентиляции термостата - за 3,3 мин) |
|
Входное давление электронных регуляторов расхода и давления |
от 0,36 до 1,25 МПа |
|
Количество каналов электронных регуляторов расхода и давления |
до 18 |
|
Расход газа-носителя |
от 5 до 500 мл/мин (основное исполнение), по желанию заказчика возможна поставка с максимальным значением не менее 1250 мл/мин |
|
Расход водорода |
от 5 до 500 мл/мин (основное исполнение), по желанию заказчика возможна поставка с максимальным значением не менее 1250 мл/мин |
|
Расход воздуха |
от 5 до 800 мл/мин (основное исполнение), по желанию заказчика возможна поставка с максимальным значением не менее 1250 мл/мин) |
|
Количество детекторов |
до 4 |
|
Типы детекторов |
ДТП, ПИД, ТИД, ЭЗД, ПФД, ФИД, ДТХ, МСД, ПРД, ППФД, ХЛД |
|
Максимальная температура термостатирования детекторов (встроенных) |
до 450 °C |
|
Частота опроса сигналов детекторов |
от 10 до 300 Гц |
|
Количество испарителей |
до 3-х |
|
Типы испарителей |
Насадочный Капиллярный Программируемый |
|
Режимы работы испарителей |
С делением потока (split) |
|
Максимальная температура |
450 °С |
|
Модификации кранов |
4-, 6-, 10-портовые поворотные |
|
Автоматические краны, управляемые электроприводом |
до 6 |
|
Максимальная температура термостатирования кранов: |
до 150 °С |
|
Интерфейс |
Ethernet (рекомендуемый) USB RS-232 (опция) |
|
Аналоговый выход |
с программируемым электронным аттенюатором (выходной сигнал 0..10 мВ) (опция) |
Метрологические и технические характеристики
|
Уровень флуктуационных шумов нулевого сигнала (В), ДТП стандартного исполнения |
не более 1,0·10-7 (на гелии); 1,5·10-7 (на аргоне) |
|
Уровень флуктуационных шумов нулевого сигнала (В), ДТП повышенной чувствительности |
не более 1,0·10-7 (на гелии); 1,5·10-7 (на аргоне) |
|
Уровень флуктуационных шумов нулевого сигнала (В), ДТП микро |
не более 1,5·10-7 (на гелии); 2,0·10-7 (на аргоне) |
|
Уровень флуктуационных шумов нулевого сигнала (В), ДТП микро повышенной чувствительности |
не более 1,5·10-7 (на гелии); 2,0·10-7 (на аргоне) |
|
Уровень флуктуационных шумов нулевого сигнала (В), ДТХ |
не более 4,0·10-6 |
|
Уровень флуктуационных шумов нулевого сигнала (В), ПРД |
не более 1,2·10-4 |
|
Уровень флуктуационных шумов нулевого сигнала (А), ПИД |
не более 1,3·10-14 |
|
Уровень флуктуационных шумов нулевого сигнала (А), ПФД |
не более 2,0·10-11 |
|
Уровень флуктуационных шумов нулевого сигнала (А), ЭЗД стандартного исполнения |
не более 5,0·10-13 |
|
Уровень флуктуационных шумов нулевого сигнала (А), ЭЗД микро |
не более 1,0·10-12 |
|
Уровень флуктуационных шумов нулевого сигнала (А), ФИД |
не более 1,0·10-13 |
|
Уровень флуктуационных шумов нулевого сигнала (А), ТИД |
не более 1,5·10-13 |
|
Уровень флуктуационных шумов нулевого сигнала (А), ХЛД-S |
не более 2,0·10-11 |
|
Предел детектирования, г/см3 , ДТП стандартного исполнения по гептану или пропану |
не более 2,0·10–9 |
|
Предел детектирования, г/см3 , ДТП повышенной чувствительности по гептану или пропану |
не более 4,0·10–10 |
|
Предел детектирования, г/см3 , ДТП повышенной чувствительности по водороду |
не более 1,0·10–10 |
|
Предел детектирования, г/см3 , ДТП микро по гептану или пропану |
не более 1,0·10–9 |
|
Предел детектирования, г/см3 , ДТП микро по водороду |
не более 8,0·10–10 |
|
Предел детектирования, г/см3 , ДТП микро повышенной чувствительности по гептану или пропану |
не более 4,0 ·10–10 |
|
Предел детектирования, г/см3 , ДТП микро повышенной чувствительности по водороду |
не более 1,0 ·10–10 |
|
Предел детектирования, г/см3 , ДТХ по водороду |
не более 1,8 ·10-10 |
|
Предел детектирования, г/с, ПИД по углероду в углеводородах ( гептане, пропане и др .) |
1,1 ·10-12 |
|
Предел детектирования, г/с, ПФД по фосфору в фосфорорганических соединениях |
1,0 ·10-13 |
|
Предел детектирования, г/с, ПФД по сере в серосодержащих соединениях |
8,0 ·10-13 |
|
Предел детектирования, г/с, ЭЗД стандартного исполнения по линдану |
1,7 ·10-14 |
|
Предел детектирования, г/с, ЭЗД микро по линдану |
3,9 ·10-15 |
|
Предел детектирования, г/с, ФИД по бензолу |
2,0 ·10-13 |
|
Предел детектирования, г/с, ТИД по фосфору в фосфорорганических соединениях |
1,5 ·10-14 |
|
Предел детектирования, г/с, ПРД по метану или водороду |
2,4 ·10-13 |
|
Предел детектирования, г/с, ХЛД -S по сере в сероводороде |
5,0 ·10-13 |
|
МСД отношение сигнал/шум по гексахлорбензолу |
1500 :1 |
|
Предел допускаемого значения относительного СКО выходного сигнала (площадь пика) при дозировании с помощью автоматического дозатора, % |
|
|
ПИД, ПФД, ЭЗД стандартного исполнения, ЭЗД микро, ДТП стандартного исполнения, ДТП повышенной чувствительности, ДТП микро, ДТП микро повышенной чувствительности, ФИД, ДТХ |
1 |
|
ТИД, ПРД |
2 |
|
ХЛД - S, МСД |
4 |
|
Предел допускаемого значения относительного СКО выходного сигнала (время удерживания) при ручном дозировании, % |
|
|
Предел допускаемого значения относительного СКО выходного сигнала (время удерживания) при ручном дозировании, % |
2 |
|
Предел допускаемого значения относительного СКО выходного сигнала (высота пика) при ручном дозировании, % |
|
|
ПИД, ДТП стандартного исполнения, ДТП повышенной чувствительности, ДТП микро, ДТП микро повышенной чувствительности, ДТХ, ПРД |
2 |
|
ПФД, ЭЗД стандартного исполнения, ЭЗД микро, ФИД, ТИД |
4 |
|
Предел допускаемого значения относительного СКО выходного сигнала (площадь пика) при ручном дозировании, % |
|
|
ПИД, ДТП стандартного исполнения, ДТП повышенной чувствительности, ДТП микро, ДТП микро повышенной чувствительности, ДТХ, ПРД |
2 |
|
ПФД, ЭЗД стандартного исполнения, ЭЗД микро, ФИД, ТИД |
4 |
|
ХЛД-S, МСД |
5 |
|
Предел допускаемого значения относительного изменения выходного сигнала (высота, площадь пика и время удерживания) за 48 ч непрерывной работы хроматографа, % |
|
|
ПИД, ДТП стандартного исполнения, ДТП повышенной чувствительности, ДТП микро, ДТП микро повышенной чувствительности |
±5 |
|
ПФД, ЭЗД стандартного исполнения, ЭЗД микро, ФИД, ТИД, ДТХ, ПРД, ХЛД-S |
±10 |
|
Предел допускаемого значения относительного изменения выходного сигнала МСД (площадь пика и время удерживания) за 8 ч непрерывной работы хроматографа, % |
±5 |
