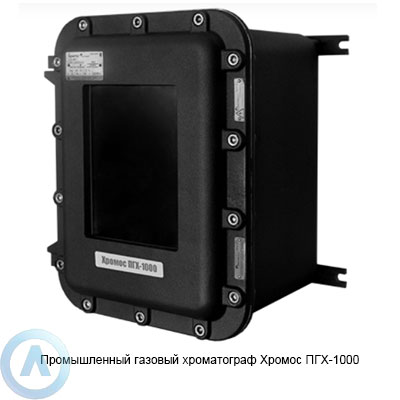

Промышленный газовый хроматограф Хромос ПГХ-1000

Производственный газовоздушный хроматограф марки «Хромос ПГХ-1000» — это поистине уникальное устройство, разработанное компанией «Хромос», ведущим российским производителем оборудования данной категории.

Обращаем внимание, что наша компания является авторизованным партнером завода изготовителя!

Назначение и область применения
Производственный хроматограф марки «Хромос ПГХ_1000» используется с целью установления всех имеющих составляющих природного газа и подсчёта физических и химических характеристик в согласии с ГОСТ 31371.7_08.
Данный тип оборудования используется в компаниях, занимающихся исследованием газовой массы, а также в компаниях занимающихся добычей, измерением, распределением газовых масс и на предприятиях связанных с добычей и подачей населению электрических и энергетических ресурсов.
На сегодняшний день, фирма «Хромос» выполняет поставки производственных хроматографов марки «Хромос ПГХ_1000» в НПО «Вымпел», которое по праву считается главным российским разработчиком и изготовителем оборудования автоматизирующего процесс добычи таких природных богатств как нефть и газ, а также облегчающего процесс транспортировки этих богатств и их доставки до места назначения.

Конструкция и ключевые узлы

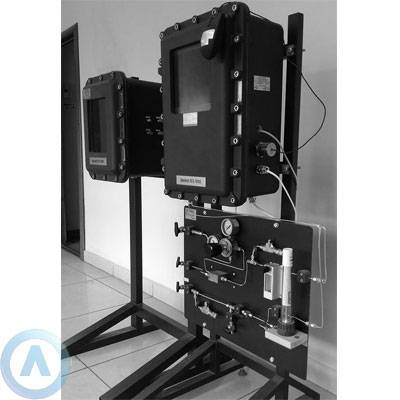

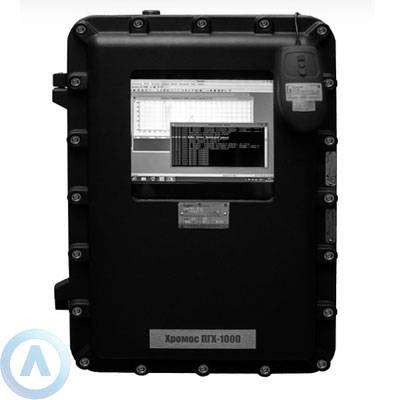

Производственный хроматограф марки «Хромос ПГХ_1000» состоит из помещённого во взрывозащитное покрытие анализирующего блока (непосредственно само устройство «хроматограф») и системы отбора газовых проб.

Главные узлы анализирующего блока:
→ детекторное оборудование ДТП;
→ микронасадочные колонки;
→ диафрагменные краны «Valco»;
→ электротехнический блок;
→ контроллер;
→ 10-ти дюймовый монитор типа LSD;
→ одноплатное производственное компьютерное оборудование со специальным ПО, разработанным объединением компаний «Хромос».

Диафрагменные краны «Valco»
Предназначаются для забора дозированных газовых проб в хроматографических колонках. Кроме того, краны применяются также с целью переключения хроматографических колонок и других компонентов газовых систем.

Производственное компьютерное оборудование оснащённое специальным ПО разработанное объединением компаний «Хромос»
Отвечает за выполнение следующего типа задач:
♦️ доступ к опциям хроматографа и поддержания автоматизированного процесса дистанционно либо локально;
♦️ сохранение необходимых на данный момент настроек данного оборудования;
♦️ выполнение задач связанных с процессом автоматизации и управлением хроматографом;
♦️ сбор полученных данных при помощи хроматографа, а также их дальнейшее сохранение и использование;
♦️ управление журналом работы;
♦️ передача оператору данных полученных в ходе обработки (локальной либо дистанционной);
♦️ передача оператору журнала результатов работы (локально либо дистанционно).

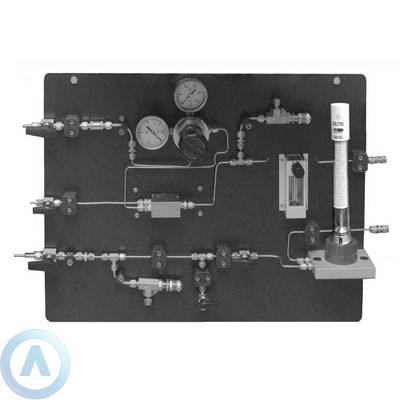

Система отбора проб
Система отбора проб напрямую связана с выполнением следующих задач: очищением газовых масс, контролирование изменений давления, регулирование расхода анализируемых газовых масс, коммутирование анализируемой газовой струи в автоматизированном режиме.
Система отбора проб в устройствах марки «Хромос ПГХ_1000» работает в автоматическом режиме. Она являет собой отдельное оборудование, находящееся за пределами корпуса основного оборудования покрытого взрывозащищенным составом.

Главные составляющие системы отбора проб:
▫ стабилизатор давления помещённый в корпус из стали не подверженной воздействию ржавчины;
▫ представляющие манометры;
▫ защитные клапаны расположенные по направлению к пробам и газовому носителю;
▫ ротаметр игловидный необходимый для регулирования процесса снятия проб;
▫ магнитно-электрический клапан помещённый во взрывобезопасное покрытие предназначается для подбора потоков;
▫ спецфильтр с функцией индикации насыщения;
▫ фильтры очищающие общую массу от дополнительных примесей;
▫ прогреваемый шкаф, электрический обогрев и теплоизоляционное оборудование импульсных линий необходимо лишь при установке устройства на открытых площадках.

Модульная схема
Электротехнические и аналитические части оборудования «Хромос ПГХ_1000» отличаются модульным типом исполнения. Однако каждый из компонентов оборудования может быть беспрепятственно заменён на новый. Это значительно облегчает процесс ремонта данного прибора.

Автоматическая система подбора и предварительной подготовки проб
Полностью автоматическая система подбора и предварительной подготовки проб не требует вмешательства рабочих рук в процессе её функционирования.

Структура термостата
Термостат марки «Хромос ПГХ_1000» являет собой специальный бокс. Предназначается он для обеспечения постоянной доступности к колоннам, краникам и детекторам.

Высокий уровень точности анализа
В процессе изготовления данного типа промышленного оборудования объединение компаний «Хромос» применяет мембранные краники марки «Valco», внедрение которых совместно с установкой высокочувствительного детекторного оборудования по теплопроводимости содействуют повышению точности работы системы в обширном охвате концентраций.

Сверхточный и быстрый процесс проведения анализа при небольшом расходовании газового носителя
Оборудование микронасадочных колонн и неимение «мертвых» объемов газовых масс в устройстве «Хромос ПГХ_1000» делает возможным получение и эффективное очищение от примесей за короткое время проведения анализа при небольших расходах газового носителя.

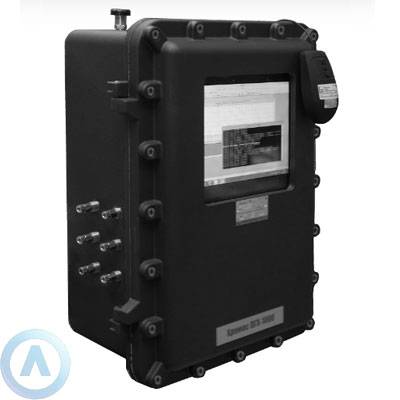

Защищенная от взрывов конструкция
«Хромос ПГХ_1000» отличается также и повышенной защитой корпуса от взрывоопасных ситуаций, что даёт возможность использовать данный тип оборудования на территориях с особенно непростыми внешними условиями, в том числе, и на взрыво небезопаопасных зонах.

Практичность использования
Работа с «Хромос ПГХ_1000» может проводиться как при помощи рабочих станций, так и с помощью приборных панелей производственного хроматографа. Данный тип оборудования может использоваться как независимое приспособление благодаря возможности вывода всех данных на панели.

Небольшие размеры
Небольшие размеры данного устройства дают возможность использовать его даже в самых малометражных лабораториях, а также позволяют установить оборудование в непосредственной близости к анализируемым пробам.

Дистанционный доступ
В модели «Хромос ПГХ-1000» имеется возможность производить дистанционный доступ , благодаря этому возможно:
● производить контроль и установку других параметров устройства с целью изменения методов анализа;
● производить диагностирование узлов устройства в режиме реального времени;
● производить синхронную работу 2-х различных приборов с целью повышения достоверности проводимых измерений или их дублирования.

Диагностирование на месте
Диагностирование данного типа оборудования на месте его работы производится при помощи:
• подключения к прибору дополнительного оборудования с открытой крышкой;
• в операторской службе при помощи Ethernet.
