АДГ газоанализатор промышленных газовых выбросов
Газоанализатор «АДГ» предназначен для ведения контроля за концентрацией кислорода, оксида углерода, диоксида серы, оксида и диоксида азота в отходящих газах, выделяемых топливосжигающим оборудованием.
Применение АДГ газоанализатора
Основной областью применения является контролирование работы промышленного оборудования и газов, выделяемых им. Устройство выполнено в корпусе, подходящем для стационарной установки. Оно состоит из двух основных модулей, один из которых отвечает за пробоподготовку, а второй проводит вычисления и выводит данные в цифровом виде.
Газоанализатор способен работать в автоматическом режиме без контроля со стороны оператора. При этом он постоянно обновляет информацию, что позволяет контролировать актуальные значения концентрации газов в газовой смеси.
Установка приборов «АДГ» допускается только в помещениях, в которых отсутствует риск образования взрывоопасной воздушной смеси. Устройство может быть модернизировано по желанию заказчика с целью добавления дополнительных измерительных каналов.
Принцип работы АДГ газоанализатора
В основе принципа действия лежит использование электрохимических процессов. К сенсору при помощи побудителя расхода подаются пробы газовой смеси, после чего кондиционируются и просушиваются посредством вымораживания. Информация с сенсора обрабатывается цифровым модулем и выводится в понятном виде на встроенный дисплей вместе с временем проведения измерений.
Для передачи данных на другие устройства измерительный модуль имеет интерфейс RS-232, а также токовые выходы с диапазоном 4-20 мА. Их количество равно числу каналов измерения.
У нас можно купить АДГ газоанализатор промышленных газовых выбросов с доставкой по России и низкой ценой на ремонт и обслуживание.
| Модификация | Нормы | ||||
| Анализируемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | |||
| Поддиапазоны | Абсолютная погрешность, ?, млн-1 (об.%) | Относительная погрешность, ?, % | |||
| АДГ-304(Н) Кол-во измерительных каналов от 1 до 4-х по выбору потребителя. |
СО | 0 — 5000 млн-1 | 0 −200 млн-1 200 — 5000 млн-1 |
± 20 млн-1 - |
- ± 10 |
| NO | 0 — 1000 млн-1 | 0 −100 млн-1 100 — 1000 млн-1 |
± 15 млн-1 - |
- ± 15 |
|
| SО2 | 0 — 2000 млн-1 | 0 −200 млн-1 200 — 2000 млн-1 |
± 30 млн-1 - |
- ± 15 |
|
| О2 | 0 — 21 об.% | 0 — 4 об.% 4 — 21 об.% |
± 0,4 об.% - |
- ± 10 |
|
| АДГ-305(Н) Кол-во измерительных каналов от 1 до 4-х по выбору потребителя. |
СО | 0 — 1000 млн-1 | 0 −100 млн-1 100 — 1000 млн-1 |
± 10 млн-1 - |
- ± 10 |
| NO | 0 — 1000 млн-1 | 0 −100 млн-1 100 — 1000 млн-1 |
± 15 млн-1 - |
- ± 15 |
|
| NО2 | 0 — 100 млн-1 | - | ± 15 млн-1 | - | |
| О2 | 0 — 21 об.% | 0 — 4 об.% 4 — 21 об.% |
± 0,4 об.% - |
- ± 10 |
|

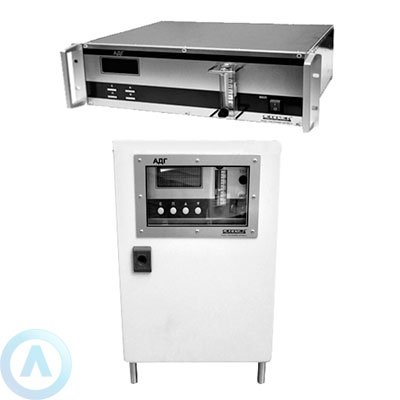

Исполнение корпуса: АДГ-304(305) — стоечное (19′); АДГ-304Н(305Н) — настенное.
Технические характеристики
| Принцип работы | Электрохимический |
| Выходные сигналы | RS232, Токовый 4-20 мА |
| Диапазон рабочих температур, градусов Цельсия | +5...+40 |
| Питание, Вольт | ~ 220 |
| Габариты, миллиметров | Измерительный блок — 482×410×132; Блок пробоподготовки — 265×310×130. |
| Вес, килограмм | Измерительный блок — 8; Блок пробоподготовки — 5. |
Условия эксплуатации
| Температура окружающего воздуха, градусов Цельсия | +5...+40 |
| Температура анализируемой газовой пробы), градусов Цельсия | +5 ... + 600 (при использовании блока пробоподготовки) |
| Давление, мм рт.ст. | 630 — 800 |
| Влажность, процентов | от 15 до 98 |
