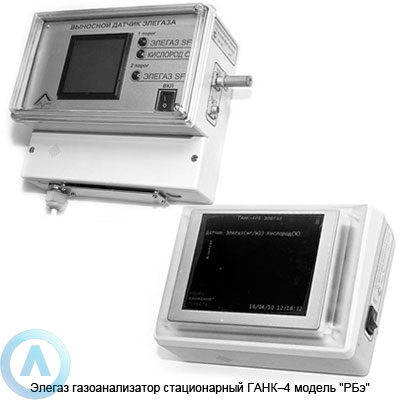

Элегаз газоанализатор стационарный ГАНК—4 модель «РБэ»
Автоматический газоанализатор ГАНК-4РБэ — это многоблочный стационарный газоанализатор непрерывного действия, оснащенный конвекционной подачей контролируемых газовых смесей на блоки датчиков. Предназначен этот прибор для проведения мониторинга концентрации элегаза — SF6-гексафторида серы (шестифтористая сера) и кислорода в воздушной среде помещений. Газоанализатор состоит из комплектного распределительного устройства с элегазовой изоляцией (КРУЭ) и закрытого распределительного устройства (ЗРУ). Основное назначение — обеспечение безопасных условий труда и предупреждение возникновения аварийных ситуаций на электростанциях.
К неоспоримым преимуществам данного газоанализатора относятся удобная цифровая индикация полученных в ходе мониторинга результатов (притом благодаря качественному цветному жидкокристаллическому экрану видимость этой индикации отличная), надежное микропроцессорное управление, помехозащищенность, сигнализация трех порогов концентраций, возможность дистанционной диагностики. Удобно и то, что поверке подлежит не весь прибор в целом, а только датчики, это дает возможность не выводить из эксплуатации все устройство.
Газоанализатор ГАНК-4РБэ имеет линейный аналоговый выход и автонастройку нуля. Максимально возможная длина линии связи от информационного блока (БИ) до выносного датчика до 1 000 метров.
При желании заказчика возможно и взрывозащищенное исполнение.
|
Технические характеристики
|
|
|
Название
|
Значение
|
|
Диапазон измерений SF6, миллиграмм на кубический метр
|
0 — 10 000
|
|
Пределы основной приведённой погрешности, процентов
|
± 15
|
|
1-ый порог срабатывания сигнализации, миллиграмм на кубический метр
|
5 000
|
|
2-ый порог срабатывания сигнализации, миллиграмм на кубический метр
|
9 000
|
|
3-ый порог срабатывания сигнализации, миллиграмм на кубический метр
|
по заказу
|
|
Диапазон измерений О2, % об.
|
18
|
|
Время установления показаний Т(0,9), секунд
|
30
|
|
Линейность, процентов
|
± 5
|
|
Выход, миллиампер
|
4 — 20
|
|
Принцип действия
|
диффузионный
|
|
Потребляемая мощность, Ватт
|
8
|
|
Электропитание, Вольт
|
220 / 50 Герц
|
|
Время непрерывной работы газоанализатора от аккумулятора, при отсутствии питания, часов
|
не менее 8
|
|
Тип интерфейса с персональным компьютером
|
USB
|
|
Габариты размеры выносного датчика, миллиметров
|
213 × 185 × 106
|
|
Габариты размеры блока информационного, миллиметров
|
180 × 138 × 70
|
|
Масса выносного датчика, килограмм
|
1,5
|
|
Масса блока информационного, килограмм
|
1,3
|
|
-
|
|
|
Условия эксплуатации
|
|
|
Температура, градусов Цельсия
|
от −100 до +500
|
|
Температура с термостатом, градусов Цельсия
|
от −400 до +50
|
|
Влажность, процентов
|
до 80
|
|
Давление, килопаскаль
|
66 — 106,7
|
