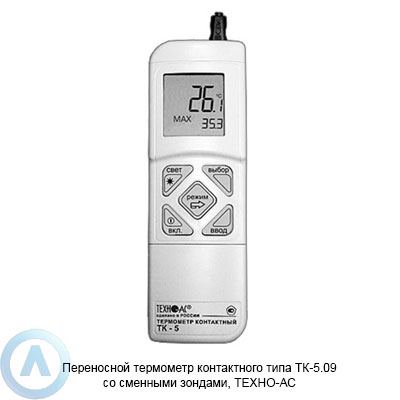

Переносной термометр контактного типа ТК-5.09 со сменными зондами
Лабораторные контактные термометры ТК-5.09, производимые российской компанией ТЕХНО-АС, — это идеальное средство для проведения измерений температуры, жидких, сыпучих, гелеобразных и воздушных сред, а так же твердых материалов путем контакта специализированных зондов с объектом исследования.
Кроме этого, устройства, при подключении к ним зонда влажности (ЗВЛ), используются для измерения относительной влажности газообразных сред.
ТК-5 09 имеет возможность измерять оба параметра одним зондом.

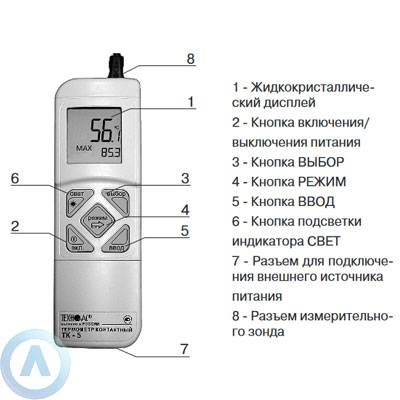

В конструкцию прибора входит электронный блок и сменные зонды. Зонд для измерения температуры обладает термочувствительным датчиком ХА(К) термопарой с НСХ согласно ГОСТ Р 8.585. В качестве измерительного элемента в зондах относительной влажности используются емкостные датчики влажности.
Условия окружающей среды:
◊ давление атмосферы от 86 до 106 кПаскаль;
◊ температура воздуха в диапазоне −20...+50 °С;
◊ относительная влажность воздушной среды до 80% при T=35 °С.
Особенности и функциональные характеристики ТК-5 09:
→ большое количество сменных зондов;
→ возможность измерения влажности воздуха с помощью ЗВЛ;
→ питание прибора от батарей типа АА;
→ низкий уровень потребления электроэнергии (350 часов непрерывной работы);

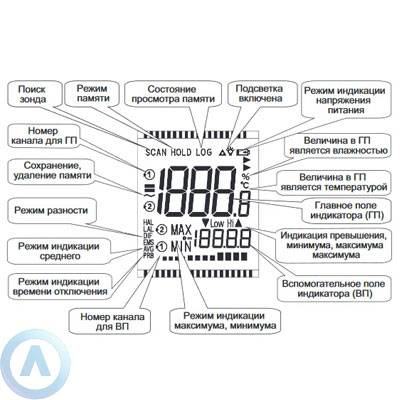

→ крупный экран с полностью подсвечиваемым полем;
→ вывод на экран одновременно двух измеряемых показателей;
→ разрешение при определении температуры: 0,1°С;
→ разрешение при измерении влажности: 0,1%;
→ вывод температуры датчика термокомпенсации на дисплей;
→ вывод температуры воздуха на дисплей (справочно) при применении ЗВЛ;
→ хранение результатов измерения в памяти устройства;
→ расчет и вывод на экран среднего значения температуры или влажности за установленное число измерений;
→ вывод минимального или максимального значения необходимого параметра за определенное количество проведенных измерений;
→ отображение напряжения сети;
→ установка диапазона температуры и влажности;
→ акустический сигнал при достижении границы диапазона;
→ установка таймера автоматического отключения устройства;
→ сохранение при выключении текущего, усредненного, min, max, напряжения питания, производится автоматически.
Область применения:
▫ газовая отрасль;
▫ транспортные работы;
▫ нефтяная промышленность;
▫ строительная деятельность;
▫ сельское и коммунальное хозяйство;
▫ животноводство;
▫ энергетика;
▫ пищевое производство;
▫ машиностроение.
→ Зонд погружаемый L=150мм ЗПГ.150 — 2242 руб.
→ Зонд погружаемый L=300мм ЗПГ.300 — 2596 руб.
→ Зонд погружаемый L=500мм ЗПГ.500 — 2950 руб.
→ Зонд погружаемый усиленный L=150мм ЗПГУ.150 — 2478 руб.
→ Зонд погружаемый усиленный L=300мм ЗПГУ.300 — 2832 руб.
→ Зонд погружаемый усиленный L=500мм ЗПГУ.500 — 3068 руб.
→ Зонд погружаемый усиленный L=1000мм ЗПГУ.1000 — 5192 руб.
→ Зонд погружаемый усиленный L=1500мм ЗПГУ.1500 — 7434 руб.
→ Зонд погружаемый для жидкостей ЗПГН.3 (с длиной кабеля 3 м) — 3304 руб.
→ Зонд погружаемый для вязких жидкостей ЗПГТ.3 (с длиной кабеля 3 м) — 4602 руб.
→ Зонд погружаемый низкотемпературный ЗПГНН.3 (с длиной кабеля 3 м) (только для ТК-5.06, ТК-5.09, ТК-5.11) — 5546 руб.
→ Зонд погруж. высокотемп. (+600...+1800°С) L=1500 мм ЗПГВ (для подключения одноразовых внешних термопар) (только для ТК-5.06, ТК-5.09, ТК-5.11) — 29972 руб.
→ Зонд погруж. высокотемп. (+600...+1800°С) L=2500 мм ЗПГВ (для подключения одноразовых внешних термопар) (только для ТК-5.06, ТК-5.09, ТК-5.11) — 33984 руб.
→ Зонд поверхностный прямой L=150мм ЗПВ8.150 — 3304 руб.
→ Зонд поверхностный прямой L=300мм ЗПВ8.300 — 3540 руб.
→ Зонд поверхностный прямой L=500мм ЗПВ8.500 — 3776 руб.
→ Зонд поверхностный высокоточный L=150мм ЗПВТ8.150 — 4838 руб.
→ Зонд поверхностный высокоточный L=300мм ЗПВТ8.300 — 5546 руб.
→ Зонд поверхностный высокоточный L=500мм ЗПВТ8.500 — 6962 руб.
→ Зонд поверхностный изогнутый L=300мм ЗПИ8.300 — 3894 руб.
→ Зонд поверхностный изогнутый L=500мм ЗПИ8.500 — 4012 руб.
→ Зонд поверхностный прямой высокотемпературный L=300мм ЗПВВ8.300 — 4720 руб.
→ Зонд поверхностный прямой высокотемпературный L=500мм ЗПВВ8.500 — 4956 руб.
→ Зонд поверхностный прямой высокотемпературный L=1000мм ЗПВВ8.1000 — 6136 руб.
→ Зонд воздушный L=150мм ЗВ8.150 — 2950 руб.
→ Зонд воздушный L=500мм ЗВ8.500 — 3776 руб.
→ Зонд воздушный L=1000мм ЗВ8.1000 — 5192 руб.
→ Зонд воздушный высокоточный L-150мм ЗВВ8.150 — 4248 руб.
→ Зонд воздушный малогабаритный низкотемпературный ЗВМН8.1 (с длиной кабеля 1 м) — 4720 руб.
→ Зонд воздушный малогабаритный высокотемпературный ЗВМВ8.1 (с длиной кабеля 1 м — 5192 руб.
→ Зонд тепловой нагрузки среды ЗТНС (для ТК-5.06, ТК-5.09, ТК-5.11) — 5546 руб.
→ Зонд для подключения внешней термопары ЗВТ. К (L, B, R, S) (для ТК-5.04, ТК-5.06, ТК-5.09, ТК-5.11) — 2006 руб.
→ Зонд для измерения влажности L=150мм ЗВЛ.150 — 7080 руб.
→ Зонд для измерения влажности L=500мм ЗВЛ.500 — 7434 руб.
→ Зонд для измерения влажности L=1000мм ЗВЛ.1000 — 7788 руб.
→ Зонд для измерения температуры и влажности ЗВЛМТ (малогабаритный) — 7788 руб.
→ Зонд для измерения температуры и влажности гибкий ЗВЛТГ — 8024 руб.
|
Модель
|
ТК-5.09
|
|
Диапазон измеряемых температур,°С
|
-100...+1800 (зависит от типа используемого зонда)
|
|
Относительная погрешность,%
|
±0,5 +единица младшего разряда
|
|
Цена единицы младшего разряда,°С
|
0,1
|
|
Количество типов сменных зондов
|
24
|
|
Диапазон измерения относительной влажности,%
|
0...100
|
|
Абсолютная погрешность измерения относительной влажности,%
|
3
|
|
Рабочие условия эксплуатации °С
|
-20...+50
|
|
Напряжение питания, Вольт
|
1,5×2
|
Зонды для термометра ТК-5.09 (температурные)
|
Обозначение зонда
|
Измеряемая среда
|
Диапазон измерения температуры, °С
|
Тепловая инерция, с
|
Пределы допускаемой основной погрешности ТК—5.09
|
||
|
Абсолютной, °С
|
Относительной,%
|
|||||
|
Зонд погружаемый
|
||||||
|
ЗПГ 150
|
жидкости, рыхлые сыпучие материалы
|
-40...+200
|
6
|
±0,5
от −40 до +100 °С |
±(0,5+(*))
свыше +100 °С |
|
|
ЗПГ 300
|
жидкости, рыхлые сыпучие материалы
|
-40...+300
|
6
|
±0,5
от −40 до +100 °С |
±(0,5+(*))
свыше +100 °С |
|
|
ЗПГ 500
|
жидкости, рыхлые сыпучие материалы
|
-40...+600
|
6
|
±0,5
от −40 до +100 °С |
±(0,5+(*))
свыше +100 °С |
|
|
Зонд погружаемый усиленный
|
||||||
|
ЗПГУ 150
|
вязкие жидкости, плотные сыпучие материалы: патока, асфальт, песок, бетон, резина
|
-40...+200
|
6
|
±0,5
от −40 до +200 °С |
±(0,5+(*))
свыше +100 °С |
|
|
ЗПГУ 300
|
вязкие жидкости, плотные сыпучие материалы: патока, асфальт, песок, бетон, резина
|
-40...+300
|
6
|
±0,5
от −40 до +100 °С |
±(0,5+(*))
свыше +100 °С |
|
|
ЗПГУ 500
|
вязкие жидкости, плотные сыпучие материалы: патока, асфальт, песок, бетон, резина
|
-40...+600
|
6
|
±0,5
от −40 до +100 °С |
±(0,5+(*))
свыше +100 °С |
|
|
ЗПГУ 1000
|
вязкие жидкости, плотные сыпучие материалы: патока, асфальт, песок, бетон, резина
|
-40...+600
|
6
|
±0,5
от −40 до +100 °С |
±(0,5+(*))
свыше +100 °С |
|
|
ЗПГУ 1500
|
вязкие жидкости, плотные сыпучие материалы: патока, асфальт, песок, бетон, резина
|
-40...+600
|
6
|
±0,5
от −40 до +100 °С |
±(0,5+(*))
свыше +100 °С |
|
|
Зонд погружаемый для нефтепродуктов, жидкостей
|
||||||
|
ЗПГН
|
бензин, керосин, соляр, спирт
|
-40...+200
|
6
|
±0,5
от −40 до +100 °С |
±(0,5+(*))
свыше +100 °С |
|
|
Зонд погружаемый для вязких нефтепродуктов, жидкостей
|
||||||
|
ЗПГТ
|
нефть, мазут, масла
|
-40...+200
|
6
|
±0,5
от −40 до +100 °С |
±(0,5+(*))
свыше +100 °С |
|
|
Зонд погружаемый низкотемпературный
|
||||||
|
ЗПГНН
|
жидкости
|
-75...+200
|
2
|
±1
от −75 до −40 °С ±0,5 св. −40 до 100 °С св. +50 до +100 °С |
±(0,5+(*))
свыше +100 °С |
|
|
Зонд погружаемый высокотемпературный
|
||||||
|
ЗПГВ 1500
|
расплавы металлов
|
+600...+1800
|
2
|
±0,5**
|
-
|
|
|
ЗПГВ 2500
|
расплавы металлов
|
+600...+1800
|
2
|
±0,5**
|
-
|
|
|
Зонд поверхностный
|
||||||
|
ЗПВ 150
|
поверхности твердых объектов
|
-40...+250
|
10
|
±2
от −40 до +100 °С |
±(2+(*))
свыше +100 °С |
|
|
ЗПВ 300
|
поверхности твердых объектов
|
-40...+250
|
10
|
±2
от −40 до +100 °С |
±(2+(*))
свыше +100 °С |
|
|
ЗПВ 500
|
поверхности твердых объектов
|
-40...+250
|
10
|
±2
от −40 до +100 °С |
±(2+(*))
свыше +100 °С |
|
|
ЗПВТ 150
|
поверхности твердых объектов
|
-40...+250
|
10
|
±0,5
св. 0 до +50 °С ±2 от −40 до 0 °С св. +50 до +100 °С |
±(2+(*))
свыше +100 °С |
|
|
ЗПВТ 300
|
поверхности твердых объектов
|
-40...+250
|
10
|
±0,5
св. 0 до +50 °С ±2 от −40 до 0 °С св. +50 до +100 °С |
±(2+(*))
свыше +100 °С |
|
|
ЗПВТ 500
|
поверхности твердых объектов
|
-40...+250
|
10
|
±0,5
св. 0 до +50 °С ±2 от −40 до 0 °С св. +50 до +100 °С |
±(2+(*))
свыше +100 °С |
|
|
Зонд поверхностный изогнутый
|
||||||
|
ЗПИ 300
|
поверхности твердых объектов
|
-40...+250
|
10
|
±2
от −40 до +100 °С |
±(2+(*))
свыше +100 °С |
|
|
ЗПИ 500
|
поверхности твердых объектов
|
-40...+250
|
10
|
±2
от −40 до +100 °С |
±(2+(*))
свыше +100 °С |
|
|
Зонд поверхностный высокотемпературный
|
||||||
|
ЗПВВ 300
|
поверхности твердых объектов
|
-40...+500
|
10
|
±2
от −40 до +100 °С |
±(2+(*))
свыше +100 °С |
|
|
ЗПВВ 500
|
поверхности твердых объектов
|
-40...+500
|
10
|
±2
от −40 до +100 °С |
±(2+(*))
свыше +100 °С |
|
|
Зонд воздушный
|
||||||
|
ЗВ 150
|
газовые среды
|
-40...+200
|
2
|
±0,5
от −40 до +100 °С |
±(0,5+(*))
свыше +100 °С |
|
|
ЗВ 500
|
газовые среды
|
-40...+600
|
2
|
±0,5
от −40 до +100 °С |
±(0,5+(*))
свыше +100 °С |
|
|
ЗВ 1000
|
газовые среды
|
-40...+600
|
2
|
±0,5
от −40 до +100 °С |
±(0,5+(*))
свыше +100 °С |
|
|
Зонд воздушный высокоточный
|
||||||
|
ЗВВ 150
|
газовые среды
|
-40...+200
|
2
|
±0,2
св. 0 до +50 °С ±0,5 от −40 до 0 °С св. +50 до +100 °С |
±(0,5+(*))
свыше +100 °С |
|
|
Зонд воздушный малогабаритный низкотемпературный
|
||||||
|
ЗВМН
|
газовые среды
|
-75...+200
|
2
|
±1
от −75 до −40 °С ±0,5 св. −40 до 100 °С св. +50 до +100 °С |
±(0,5+(*))
свыше +100 °С |
|
|
Зонд воздушный малогабаритный высокотемпературный
|
||||||
|
ЗВМВ
|
газовые среды
|
-40...+1100
|
2
|
±0,5
от −40 до +100 °С |
±(0,5+(*))
свыше +100 °С |
|
|
Зонд тепловой нагрузки среды
|
||||||
|
ЗТНС
|
газовые среды
|
-40...+100
|
20
|
±0,2
|
-
|
|
|
Зонд внешней термопары
|
||||||
|
ЗВТ. L
|
-
|
-100...+800
|
-
|
±0,5**
|
-
|
|
|
ЗВТ. K
|
-
|
-100...+1300
|
-
|
±0,5**
|
-
|
|
|
ЗВТ. B
|
-
|
+600...+1800
|
-
|
±0,5**
|
-
|
|
|
ЗВТ. R
|
-
|
0...+1600
|
-
|
±0,5**
|
-
|
|
|
ЗВТ. S
|
-
|
-0...+1600
|
-
|
±0,5**
|
-
|
|
|
*—единица наименьшего разряда
|
||||||
|
**—без учета погрешности внешней термопары
|
||||||
Зонды для термометра ТК-5.09 (зонды влажности)
|
Обозначение зонда
|
Измеряемая среда
|
Диапазон измерения температуры, °С
|
Диапазон измерения относительной влажности,%
|
Абсолютная погрешность при измерении температуры, °С
|
Абсолютная погрешность при измерении влажности,%
|
|
|
Зонд влажности
|
||||||
|
ЗВЛ 150
|
газовые среды без механических примесей и агрессивных паров
|
-
|
0...100
|
-
|
±3
|
|
|
ЗВЛ 500
|
газовые среды без механических примесей и агрессивных паров
|
-
|
0...100
|
-
|
±3
|
|
|
ЗВЛ 1000
|
газовые среды без механических примесей и агрессивных паров
|
-
|
0...100
|
-
|
±3
|
|
|
Зонд влажности малогабаритный
|
||||||
|
ЗВЛМ
|
газовые среды без механических примесей и агрессивных паров
|
-
|
0...100
|
-
|
±3
|
|
|
Зонд влажности и температуры
|
||||||
|
ЗВЛ 150Т
|
газовые среды без механических примесей и агрессивных паров
|
-20...+85
|
0...100
|
±0,5
|
±3
|
|
|
ЗВЛ 500Т
|
газовые среды без механических примесей и агрессивных паров
|
-20...+85
|
0...100
|
±0,5
|
±3
|
|
|
ЗВЛ 1000Т
|
газовые среды без механических примесей и агрессивных паров
|
-20...+85
|
0...100
|
±0,5
|
±3
|
|
|
ЗВЛМТ
|
газовые среды без механических примесей и агрессивных паров
|
-20...+85
|
0...100
|
±0,5
|
±3
|
|
|
Зонд влажности и температуры гибкий
|
||||||
|
ЗВЛТГ
|
газовые среды без механических примесей и агрессивных паров
|
-20...+85
|
0...100
|
±0,2
|
±3
|
|
|
*-единица наименьшего разряда
|
||||||
|
**-без учета погрешности термопар
|
||||||
