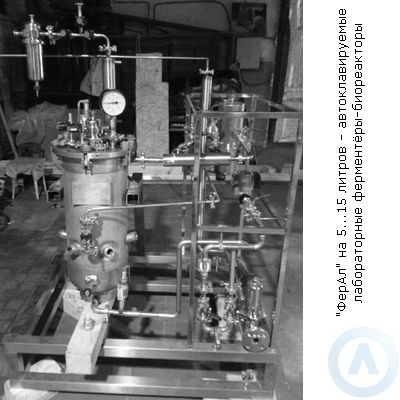

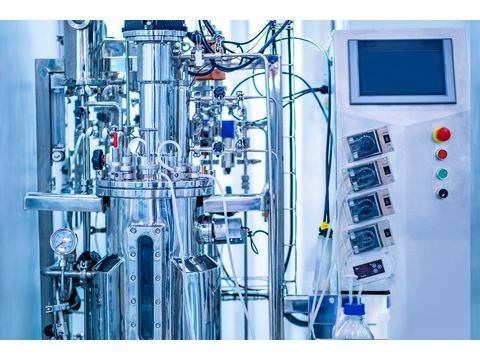

«ФерАл» на 5...15 литров — автоклавируемые лабораторные ферментёры-биореакторы

Собственное производство ферментёров (биореакторов) лабораторных и промышленных (Россия, Московская область) «ФерАл» на 5...15 литров, которые ничем не уступают западным аналогам, но по более выгодной цене, предназначены для выращивания культур аэробных микроорганизмов.

Выращивание предполагается в следующих режимах: периодическом, периодическом с подпиткой и непрерывном.

Аппарат на протяжении всего процесса культивирования обеспечивает герметичность сосуда, аэрацию стерильной воздушной смесью (воздух+СО2), перемешивание, асептический отбор проб, контроль основных физиологических параметров культуры (рН, концентрация растворенного кислорода, оптической плотности) и условий культивирования.

Установка обеспечивает удобство управления и обслуживания, все расходные материалы (прокладки, мембраны, шланги и т. п.) легко доступны для заказа. Производитель гарантирует всестороннюю поддержку и гарантийное и послегарантийное обслуживание установки и предоставляет все документы и сертификаты по требованию заказчика.

Состав изделия:
• напольная стойка;
• реактор рабочим объемом 5-15 литров.

Металлическая стойка окрашена порошковой краской, невосприимчивой к обработке дезрастворами.

Стойка состоит из:
♦ штуцера (тип «елочка») для подвода воздуха (диаметром 8 миллиметров);
♦ штуцера для подвода воды и слива для работы Конденсатора паров (диаметром 8 миллиметров);
♦ штуцера для барбатера (диаметром 8 миллиметров);
♦ ротаметра тип LZT с диапазоном измерения 80-800 литров в час;
♦ комплекта перистальтических насосов (3 штуки) для подачи кислоты/щелочи, подпитки, химического пеногасителя;
♦ сетевого выключателя.

Реактор выполнен полным объемом 6-20 литров, рабочим объемом 5...15 литров.

Реактор разборный и состоит из:
◊ основания из нержавеющей стали;
◊ корпуса из стекла;
◊ верхней крышки из нержавеющей стали.

Основание в донной части имеет сливной штуцер диаметром 8 миллиметров, штуцер отбора проб диаметром 8 миллиметров и штуцер диаметром 8 миллиметров для подвода воздушной смеси к барботеру. Барботер расположен по центру основания и имеет 2 отверстия диаметром 1,5 миллиметров. Барботер выполнен с обратным клапаном из силиконовой резины.

Для ввода датчиков в основании установлены 4 штуки порта диаметром 12 миллиметров с силиконовым уплотнением (для предполагаемых датчиков (диаметром 12 миллиметров) рН, рО2, еН, температуры).

Для термостабилизации в основании предусмотрен теплообменник с 2 штуцерами диаметром 8 миллиметров (вход/выход воды).

Корпус цилиндрической формы выполнен из химически стойкого стекла: отношение высоты к диаметру 1,5:1,0. Уплотнение корпуса осуществляется силиконовыми прокладками.

На верхней крышке предусмотрены отверстия и порты для размещения:
○ ввода добавок 3 штуцера диаметром 8 миллиметров;
○ порт для датчика пены;
○ порт диаметром 12 миллиметров с силиконовым уплотнением — 1 штука;
○ конденсатора паров. Стандартный порт «Проинтех»;
○ подшипникового узла для крепления вала мешалки. Мешалка 2-уровневая с перемещением мешалок по валу и фиксацией штифтом из нержавеющей стали. Вал оборудован механическим пеногасителем.

На крышке предусмотрены приспособления для переноски реактора и загрузки в автоклав.

Реактор оборудован съемными отбойниками — 4 штуки.

Система управления
Регуляция температурного режима. Система нагрева и охлаждения состоит из электрического нагревательного элемента под дном аппарата и открытого охладительного контура в дне аппарата по которому циркулирует холодная водопроводная вода, регулирующие клапаны — соответствующие требуемым условиям, система находится под управлением контрольного блока. На входе холодной воды установлен редуктор, понижающий давление до рабочего. Все соединения системы с сосудом быстроразъемные.

Система перемешивания. Система перемешивания состоит из 2-х мешалок типа Rushton (турбинные), нижняя имеет диффузор, и съемных отбойников. На валу мешалки установлен механический пеногаситель. Мешалки регулируются по высоте. Отбойники съемные и имеют возможность фиксации на месте установки (относительно расположения портов). Уплотнение вала мешалки обеспечивает герметичность при рабочих температурах во время вращения вала. Двигатель установлен на стойке и имеет систему передачи крутящего момента на вал мешалки.

Аэрация
Система аэрации обеспечивает непрерывный поток стерильной воздушной смеси с регулируемым расходом.

Управление расходом смеси осуществляется системой ротаметров. Фильтрация на входе и выходе осуществляется одноразовыми стерилизуемыми фильтрами с размером пор 0,2 микрометра. На входе установлены масло- влагоотделитель, префильтр 5 микрометров с нержавеющим картриджем. На выходе из аппарата установлен конденсатор с штуцерами для быстроразъемных соединений. На выходе воздуха из аппарата предусмотрено подсоединение выходного фильтра без конденсатора.

Аэрация смесью газов воздух+СО2 (для Ферментер автоклавируемый «ФерАл»-10 с модулем подготовки СО2). Режим обеспечен наличием смесителя газов имеющий следующие характеристики:
▫ объем камеры 2 литра;
▫ постоянный процент концентрации СО2 в газовой смеси — от 0 до 100%;
▫ градиент изменения концентрации СО2 в газовой смеси от 0 до 100% за время от 0 до 999 секунд, либо от 0 до 999 минут.

Контроль параметров культуры
В процессе работы необходимо измерение таких параметров культуры микроорганизмов, как рН, концентрацию растворенного кислорода и оптическую плотность. Для измерения рН используются датчик InPro 3030/120, для рО — ColeParmer. Система контроля рН имеет возможность калибровки датчика по 2 точкам, по 1 точке и корректировки показаний датчика во время процесса. Датчики подключены кабелями с разъемами.

Система пеногашения
В дополнение к механическому пеногасителю, установленному на валу мешалки установлена система химического пеногашения. Гашение пены осуществляться автоматической подачей химического пеногасителя перистальтическим насосом, который включается по сигналу контроллера по достижении определенного уровня пены. Система имеет возможность регулирования установки датчика уровня пены по высоте, настройки чувствительности датчика. Контроль пеногашения осуществляется по законам PID регулирования.

Контроль и управление
Система управления и контроля обеспечивает бесперебойный контроль процесса культивирования с регистрацией параметров культуры и событий (подача подпитки, включение насосов титровки и пеногашения). В системе реализованы 2 уровня управления: нижний — автономный блок с функциями контроля и управления системами контроля процесса культивирования и физиологических параметров культуры, с возможностью изменения параметров управления и регистрацией событий, и верхний — ПО на персональном компьютере, обеспечивающее визуализацию параметров и управление контроллерам. Все системы имеют возможность изменения параметров регулирования и возможность сохранения резервных копий настроек контроллеров.

Контроль растворенного кислорода
Количество растворенного в среде кислорода регулируется каскадным способом оборотами мешалки с возможностью блокировки регуляции «вниз». Показания датчика регистрируются и отображаться на экране ПК с задаваемым пользователем временными интервалами.

Контроль рН
рН среды регулируется подачей кислого и щелочного титранта временем включения насосов по законам PID регулирования. Показания датчика регистрируются, и отображаться на экране ПК с задаваемым пользователем временными интервалами. Время включения и время работы насосов регистрироваться и отображаться на экране ПК.

Система пеногашения
Контроллер системы химического пеногашения работает по законам PID регулирования с возможностью настройки параметров регулирования. Время включения и время работы насоса регистрируется и отображается на экране ПК.

Система подачи питательной среды
Система подачи питательной среды в автоматическом режиме в зависимости от условий культивирования. Алгоритм рассчитывается на основании показаний датчиков рН и растворенного кислорода.

Контроль оптической плотности (для ферментера автоклавируемого «ФерАл»-10 с модулем измерения оптической плотности)
Осуществляется автоматическим фотометром для непрерывного анализа оптической плотности клеточной суспензии в проточной измерительной ячейке.

Обеспечены:
→ запись результатов прецизионных измерений в автоматическом режиме;
→ автоматический генератор протоколов измерений;
→ стерильная байпассная петля с перистальтическим насосом;
→ обеспечены следующие параметры измерения оптической плотности: → длина световой волны: 630 нанометров;
→ оптическая толщина кюветы: 1.6 миллиметра, 2.1 миллиметра;
→ непрерывное интерактивное измерение в автоклавируемой байпассной петле;
→ оптическое измерение оптимизировано для суспензий;
→ интервал между измерениями от 15 секунд до 60 минут;
→ точность: ±0,1% (примерно ±0,01 при низкой OD);
→ оптическая плотность до 30 единиц;
→ извлекаемая и автоклавируемая кювета.

Программное обеспечение
Требования к ПО:
● отображаемые параметры: рН, растворенный кислород, статус системы пеногашения, скорость перемешивания, режим работы 3-х перистальтических насосов, предназначенных для обеспечения необходимых физиологических параметров процесса;
● функции калибровки, отображения подачи питательной среды в автоматическом режиме;
отображение принципиальной схемы обвязки аппарата с индикацией работающих/неработающих клапанов и устройств;
● отображение текущего и абсолютного времени и времен прошедшего с начала процесса;
● управление процессом в ручном/автоматическом режиме;
● световая и звуковая сигнализация при выходе параметров за допустимый диапазон;
● редактирование и сохранение настроек контроллеров;
● по измерению/регистрации оптической плотности (для ферментера автоклавируемого «ФерАл»-10 с модулем измерения оптической плотности):
1) отслеживание данных в онлайн режиме;
2) прямое сравнение измеряемых и архивированных данных;
3) сигнальное предупреждение при достижении установленной оптической плотности;
4) возможность сглаживания графиков;
5) автоматический генератор протоколов;
6) экспорт данных в форматах Excel, ASCII (Origin, PlotIT, StarOffice, OpenOffice);
7) интегрированная функции таймера.

Исполнитель предоставляет все сертификаты, установленные законодательством РФ, инструкцию по эксплуатации на русском языке. Обеспечивает монтаж, пуско-наладочные работы. Проводит обучения специалиста на месте. Гарантия — 12 месяцев.
