Sartorius BIOSTAT® B автоклавируемый ферментер
Лабораторный ферментер BIOSTAT® B позволяет решать большой спектр задач биотехнологической и биофармацевтической сфер. Тысячи систем BIOSTAT® B, успешно работающих по всему миру, стали ярким примером успешной эффективности. С 1 июля 2012 года выпускается полностью модифицированная версия ферментера третьего поколения.
Широкий конфигурационный спектр, охватывающий культивирование микроорганизмов, животных и растительных клеток позволяет подобрать наиболее подходящий вариант для каждого случая или спроектировать и создать специальный ферментер с персонализированным функциональным и опциональным набором.

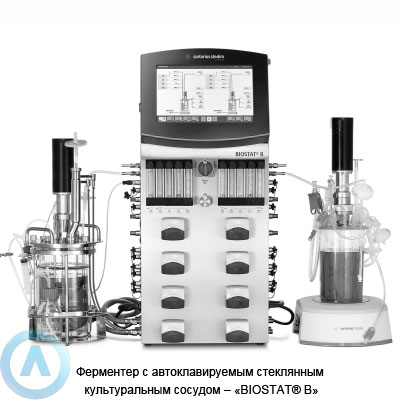

Ферментер BIOSTAT® B состоит из блока управления и одного или двух автоклавируемых культуральных сосудов из стекла на 1, 2, 5 и 10 литров. Кроме того можно заказать конфигурацию биореактора с стерильным поликарбонатным сосудом одноразового использования.
Применение:
• отработка процессов создания вакцин, рекомбинантных белков и моноклональных антител
• подготовка технологического процесса, основывающегося на системе периодического культивирования, культивирования с подпиткой, непрерывного культивирования или перфузии
• исследования по масштабированию производственного процесса
• производство в малых масштабах (например, на стадии доклинических и клинических исследований)
• ферментация клеток с высокой плотностью
• культивирование прикрепленных клеток на поверхность микроносителей
• выращивание клеточных культур чувствительных организмов
• выращивание нитчатых (филаментных) организмов
• производство биотоплива
• исследование микроорганизмов и клеточных культур
Особенности автоклавируемого ферментера BIOSTAT® B Sartorius для лаборатории:
• простая очистка благодаря корпусу из гигиенической нержавеющей стали
• концепция сохранения пространства с подключением одного или двух сосудов к модулю управления
• специальная конфигурация для альтернативной эксплуатации системы для ферментации или культивирования клеток ♦ простой пользовательнский интерфейс на цветном 12-дюймовом сенсорном мониторе, адаптируется под отдельно взятый процесс
• отображение до 8 значений процесса с переменными циклами обзора для быстрого просмотра
• ПО BioPAT® MFCS для внешней регистрации данных
• легкодоступные интерфейсы для подключения сосуда для культивирования расположены на боковой панели блока управления
• ёмкость для хранения аксессуаров закреплена на корпусе легкосъемными магнитными креплениями
• перистальтические лабораторные насосы Easy Load с упрощенным креплением шлангов интегрированны в блок управления
• одноразовый сосуд из поликарбоната для культивирования клеток на 2 литра применяется с электрическим одеялом, оснащён двумя трехлопастными мешалками и барботером
• масштабируемые сосуды для культивирования UniVessel® из боросиликатного стекла на 1, 2, 5 и 10 литров
• сосуды UniVessel® с верхним приводом подключаются к системе мешалок — 6-лопастному диску (мешалка Раштона), 3-лопастной сегментированной или весельной мешалке, прямо механически или через магнитное подключение
• система аэрации сосуда посредством кольцевого барботера, микробарботера или мембранной системы безпузырьковой аэрации
• поверхностная или донная аэрация (с использованием барботёров) воздухом, кислородом, азотом и углекислым газом с ротаметрами или термальными расходомерами
• перфузионный фильтр
• контролирование уровня температуры, скорости смешивающего устройства, pH, pO2, культуральной жидкости, пены, добавления субстрата, смешения газов и объема подаваемой смеси
• настройка температуры с помощью одеяла или охлаждающего пальца из нержавейки (используется для одностенных сосудов из стекла) или системы термостатирования с водяной рубашкой (двустенные ёмкости)
• стабилизация уровня pH через добавление кислоты / щелочи или CO2 / щелочи
• контролирование уровня пены путём поступления пеногасителя или механически (антипенный диск)
• добавление субстрата определяется контроллером веса или по уровню культуральной жидкости, находящейся в сосуде
• измерение уровня мутности и кислительно-восстановительного потенциала
• измерение уровня отработанных газов
У нас можно купить Sartorius BIOSTAT® B автоклавируемый ферментер с доставкой по России и низкой ценой на ремонт и обслуживание.
|
Блок управления
|
||||
|
Габариты, миллиметров | килограмм
|
410 × 810 × 520 | 40 — 55
|
|||
|
Корпус
|
Нержавеющая сталь AISI 304
|
|||
|
Экран
|
Сенсорный 12″ с разрешением 125 dpi
|
|||
|
Модуль подачи газов
|
||||
|
MO (Микроорганизмы):
|
||||
|
Воздух по стратегии O2 Enrichment;
Gas Flow Ratio;
анаэробная ферментация
|
Смесь 2-х газов через барботер
|
|||
|
Максимальный общий поток
|
2 vvm
|
|||
|
CC (Культуры клеток):
|
||||
|
4-газа (воздух, O2, N2, CO2)
по стратегии Additive Flow
|
Смесь 4-х газов через барботер или на поверхность
|
|||
|
Поток
|
0,05 —1 vvm
|
|||
|
Универсальная конфигурация:
|
||||
|
4-газа (воздух, O2, N2, CO2)
по стратегии Additive Flow
|
Смесь 4-х газов через барботер или на поверхность
|
|||
|
Поток
|
0,05 — 2 vvm
|
|||
|
Ротаметры:
|
||||
|
MO (2 ротаметра)
|
0,1–20 lpm
|
|||
|
CC (5 ротаметров)
|
Барботер: 5 ccm — 4,2 lpm |
Поверхность: 0,1-13 lpm |
|||
|
Универсальная конфигурация
|
5 ccm — 20 lpm
|
|||
|
Опциональный массовый расходомер: Воздух | N2, O2 или CO2 калиброванный
|
||||
|
MO (макс. 2 MFCs)
|
0,03 — 20 slpm
|
|||
|
CC (макс. 4 MFCs)
|
Барботер: 1 sccm — 4,2 slpm |
Поверхность: 0,03–10 slpm |
|||
|
Универсальная конфигурация
|
1 sccm — 20 slpm
|
|||
|
Привод
|
||||
|
Необслуживаемый верхний привод
|
Мощность — 200 Ватт
|
|||
|
Скорость, оборотов в минуту
1 литр | 2 литра | 5 литров | 10 литров |
20–2000 | 20–2000 | 20–1500 | 20–800 |
|||
|
Система магнитного привода для мешалки
|
Мощность — 200 Ватт
|
|||
|
Встроенные насосы
|
||||
|
Фиксированная скорость (контролируется вкл | выкл)
|
Watson Marlow 114, с головой насоса easy load
|
|||
|
— Скорость 40 оборотов в минуту
Поток, миллилитров в минуту
(толщина стенок трубки 1,6 миллиметров)
|
ID 1,6 миллиметров: 0,17–8,4
ID 3,2 миллиметров: 0,56–28,2
|
|||
|
— Скорость 5 оборотов в минуту
Поток, миллилитров в минуту
(толщина стенок трубки 1,6 миллиметров)
|
ID 1,6 миллиметров: 0,01–0,7
ID 3,2 миллиметров: 0,05–2,4
|
|||
|
Контролируемая скорость
|
Watson Marlow 114, с головой насоса easy load
|
|||
|
— Скорость 0,1-200 оборотов в минуту
Поток, миллилитров в минуту (толщина стенок трубки 1,6 миллиметров)
|
ID 1,6 миллиметров: 0,01–28,0
ID 3,2 миллиметров: 0,05–94,0
|
|||
|
Внешние насосы
|
||||
|
Контролируемая скорость
|
Watson Marlow 120, с головой насоса easy load
|
|||
|
— Скорость 0,1-200 оборотов в минуту
Поток, миллилитров в минуту
(толщина стенок трубки 1,6 миллиметров)
|
ID 1,6 миллиметров: 0,01–28,0
ID 3,2 миллиметров: 0,05–94,0
|
|||
|
Модуль контроля температуры
|
||||
|
Одностенные культуральные сосуды — Сухой нагрев с теплообменным змеевиком и опциональным охлаждающим пальцем
|
||||
|
Контроль температуры от 8 градусов Цельсия выше охлаждающей воды до 60 градусов Цельсия
|
||||
|
Теплоемкость, Ватт
1 литр | 2 литра | 5 литров | 10 литров |
100 | 170 | 400 | 780 |
|||
|
Двустенные культуральные сосуды (с рубашкой) — Открытая система термостатирования с рециркуляционным насосом и автоматическим клапаном охлаждающей воды
|
||||
|
Регулировка температуры от 8 градусов Цельсия выше охлаждающей воды до 80 градусов Цельсия
|
||||
|
Теплоемкость, Ватт
|
2 × 300
|
|||
|
Внешние сигналы на культуральный сосуд
|
||||
|
Подключение весов RS-232
|
2
|
|||
|
Внешний вход 0–10 В
|
2
|
|||
|
Внешние насосы
|
2
|
|||
|
Управление процессом | Датчики
|
||||
|
Температура
|
Pt100 с термопарой
|
|||
|
Растворенный кислород
|
Полярографический или оптический
|
|||
|
pH
|
Комбинированный измерительный электрод
|
|||
|
Уровень пены
|
Кондуктометрический датчик
нержавеющая сталь с керамической изоляцией |
|||
|
Механический пеногаситель
|
Антипенный диск (для MO)
|
|||
|
Уровень КЖ
|
Кондуктометрический датчик
нержавеющая сталь с керамической изоляцией |
|||
|
Мутность
|
1-канальный датчик абсорбции NIR
|
|||
|
ОВП
|
Комбинированное измерение с датчиком pH
|
|||
|
Весы линии подачи субстрата
|
максимально 7 килограмм | 1 грамм
|
|||
|
Весы культурального сосуда
|
макс. 60 килограмм | 2 грамм
|
|||
|
Культуральный сосуд UniVessel®
|
||||
|
Автоклавируемый 1- или 2-стенный стеклянный сосуд, литров
|
1
|
2
|
5
|
10
|
|
Материал
|
Боросиликатное стекло, нержавеющая сталь AISI 316L, EPDM
|
|||
|
Рабочий объем, литров
|
0,4–1
|
0,6–2
|
0,6–5
|
1,5 | 5–10
|
|
Верхние порты 19 миллиметров | 12 миллиметров | 6 миллиметров
|
3 | 2 | 6
|
3 | 2 | 9
|
3 | 3 | 8
|
5 | 2 | 9
|
|
UniVessel®, одностенный
|
||||
|
Вес1, килограмм
|
6
|
7
|
12
|
19
|
|
Место в автоклаве, миллиметров
|
200 × 540 × 270
|
230 × 600 × 300
|
260 × 730 × 340
|
330 × 860 × 420
|
|
Место в автоклаве с гибким адаптером, миллиметров
|
-
|
480 × 410 × 300
|
530 × 510 × 410
|
540 × 630 × 420
|
|
UniVessel®, двустенный
|
||||
|
Вес1, килограмм
|
7
|
8
|
14
|
23
|
|
Место в автоклаве, миллиметров
|
330 × 540 × 270
|
380 × 600 × 300
|
410 × 730 × 340
|
450 × 860 × 420
|
|
Место в автоклаве с гибким адаптером, миллиметров
|
-
|
480 × 410 × 300
|
530 × 510 × 410
|
540 × 630 × 420
|
|
Культуральный сосуд UniVessel® SU — Одноразовый сосуд из престерилизованного поликарбоната для культур клеток
|
||||
|
Рабочий объем, литров
|
0,6-2
|
|||
|
Макс. температура, градусов Цельсия
|
50
|
|||
|
Рабочее давление, бар
|
< 0,5
|
|||
|
Макс. скорость перемешивания, оборотов в минуту
|
400
|
|||
