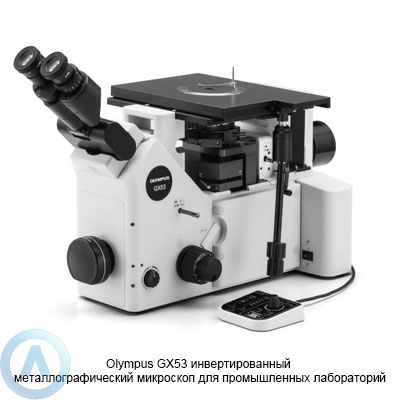

Olympus GX53 металлографический инвертированный микроскоп
Инвертированный микроскоп Olympus GX53 широко применяется для анализа металлических изделий на металлургических предприятиях, при производстве электронных компонентов, а также в области автомобилестроения. Оборудование обеспечивает четкие изображения металлических образцов, которые сложно получить при применении стандартных методов микроскопического исследования.

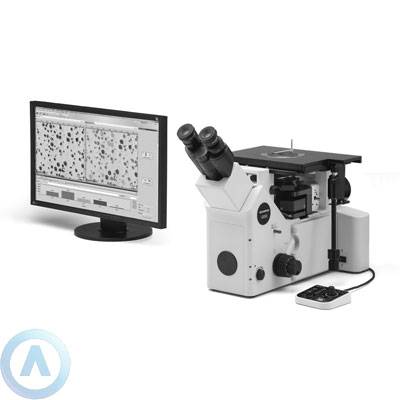

Olympus GX53 совместно с последней версией программного обеспечения для анализа изображений OLYMPUS Stream упрощает проведение контроля качества изделий с первоначального этапа наблюдения и последующего анализа, заканчивая формированием отчетных данных в виде электронных таблиц, благодаря усовершенствованной функции системы отчетности. Дополнительно, программное обеспечение OLYMPUS Stream v. 2.3 обладает функцией расширенного фокуса EFI для фокусировки всего поля зрения.
Инвертированные металлургические микроскопы дают возможность проводить наблюдение образцов снизу, что позволяет оператору легко исследовать толстые, тяжелые материалы без дополнительных манипуляций и смены ориентации поверхности предмета. Данная особенность делает микроскоп GX53 незаменимым инструментом для визуализации микроструктуры металлов, применяемых в автомобильных и иных произведенных металлических деталях.
Olympus GX53 — полностью настраиваемая система с множеством дополнительных компонентов. Микроскоп позволяет выбирать компоненты, необходимые для индивидуального применения, например анализа частиц для подсчета и измерения, установки размера зерна в микроструктуре, оценки графитовой узловатости, содержания неметаллических включений в высокочистой стали, а также сравнения изображения наблюдаемого образца и эталонного изображения.
Особенности микроскопа Olympus GX53
Быстрые проверки благодаря инструментам расширенного анализа
• Комбинированные методы наблюдения дают исключительные изображения
• Легко создавать панорамные изображения
• Создание изображений «все в фокусе»
• Захват как светлых, так и темных участков
Оптимизировано для материаловедения
• Программное обеспечение, разработанное для материаловедения
• Металлургический анализ, соответствующий промышленным стандартам
Удобное и комфортное наблюдение, анализ результатов и создание отчетов даже для начинающих пользователей
• Легко восстановить настройки микроскопа
• Руководство пользователя помогает упростить расширенный анализ
• Эффективное формирование отчетов
Усовершенствованная технология обработки изображений
• Надежные оптические характеристики: контроль аберрации волнового фронта
• Четкие изображения: коррекция затенения изображения
• Стабильная цветовая температура: высокоинтенсивная белая светодиодная подсветка
• Точные измерения: автоматическая калибровка
Инструменты расширенного анализа
Различные возможности наблюдения микроскопа GX53 обеспечивают четкие изображения, поэтому можно легко обнаруживать дефекты в образцах. Новые методы освещения и возможности получения изображений программного обеспечения для анализа изображений OLYMPUS Stream дают больше возможностей для оценки объектов и документирования результатов.
MIX наблюдение — сделать невидимое видимым
Технология MIX объединяет темное поле с другим методом наблюдения, таким как светлое поле или поляризация, чтобы вы могли просматривать образцы, которые трудно увидеть с помощью обычных микроскопов. Круглый светодиодный осветитель имеет функцию направленного темного поля, при которой один или несколько квадрантов освещаются в определенный момент времени, уменьшая ореол образца для лучшей визуализации текстуры поверхности.
Легко создавайте панорамные изображения: MIA
Благодаря множественному выравниванию изображений (MIA) вы можете сшивать изображения, просто перемещая ручки XY на ручной ступени — моторизованная ступень не является обязательной. Программное обеспечение OLYMPUS Stream использует распознавание образов для создания панорамного изображения.
Создание изображений в фокусе с функцией EFI
Функция расширенной фокусировки (EFI) программного обеспечения OLYMPUS Stream позволяет получать изображения образцов, высота которых выходит за пределы глубины фокуса. EFI объединяет эти изображения в единое целое, чтобы создать полное изображение образца. Даже при анализе образца поперечного сечения с неровной поверхностью EFI создает полностью сфокусированные изображения. EFI работает с ручной или моторизованной осью Z и создает карту высот для визуализации структур.
Захват светлых и темных областей с использованием HDR
Применяя расширенную обработку изображений, высокий динамический диапазон (HDR) регулирует различия в яркости изображения, чтобы уменьшить блики. Это также помогает повысить контраст на низкоконтрастных изображениях. HDR может использоваться для наблюдения за мелкими структурами в электрических устройствах и определения границ металлических зерен.
У нас можно купить Olympus GX53 модульный инвертированный микроскоп с программным обеспечением для металлографического анализа изображений OLYMPUS Stream с доставкой по России и низкой ценой на ремонт и обслуживание.
Оптическая система
|
Оптическая система UIS2 (скорректированная на бесконечность)
|
|
Основание микроскопа
|
Освещение отраженным светом
|
Ручной выбор светлого/темного поля с помощью системы зеркал
Ручное переключение между диафрагмой поля зрения и апертурной диафрагмой с центрированием Источник света: LED лампа белого свечения (с регулировкой интенсивности света) /галоген. лампа 12 В, 100 Вт/ртут. лампа 100 Вт/световой волновод Режим наблюдения: светлое поле, темное поле, дифференциально-интерференционный контраст (ДИК)*1, простая поляризация*1, MIX-наблюдение (4-х направленное темное поле)*2 *1 Для эксклюзивного использования данного метода наблюдения требуется слайдер. *2 Требуется конфигурация для наблюдения MIX |
Освещение проходящим светом (опция)
|
Требуется подставка для осветителя проходящего света (IX2-ILL100: с диафрагмой поля зрения)
PMG3-LWCD: Конденсор (NA 0,6; WD 12 мм) с апертурной диафрагмойccccccc Источник света: LED лампа белого свечения (с регулировкой интенсивности света) /галоген. лампа 12 В, 100 Вт Режимы наблюдения: светлое поле, простая поляризация |
|
Отображение шкалы
|
Все перевернутые позиции портов (вверх/вниз) с позиций наблюдения через окуляры
|
|
Фронтальный порт (опция)
|
Видео и DP системы (перевернутое изображение, специальный видеоадаптер для GX)
|
|
Боковой порт (опция)
|
Видео и DP система (прямое изображение)
|
|
Электрическая система
|
Освещение отраженным светом
Встроенный источник питания LED для освещения отраженным светом Переключатель интенсивности освещения с плавной регулировкой Питание: 5 В пост. тока, 2,5 A (адаптер перем. тока 100–240 В, 0,4 A, 50 Гц/60 Гц) Освещение проходящим светом (требуется источник питания BX3M-PSLED) Переключатель интенсивности освещения с плавной регулировкой по напряж. Питание: 5 В пост. тока, 2,5 A (Адаптер перем. тока 100–240 В, 0,4 A, 50 Гц/60 Гц) Внешний интерфейс (требуется блок управления BX3M-CBFM) Разъем приводной револьверной головки × 1 Разъем MIX-слайдера (U-MIXR) × 1 Разъем ручки (BX3M-HS) × 1 Разъем ручки (U-HSEXP) × 1 Разъем RS-232C × 1, разъем USB 2.0 × 1 |
|
Фокус
|
Кремальера с направляющими роликами
Ручная коаксиальная рукоятка грубой и точной фокусировки, перемещение — 9 мм (2 мм — выше предметной плоскости, 7 мм — ниже предметной плоскости) Ход за оборот ручки точной настройки: 100 мкм (мин. шкала: 1 мкм) Ход за оборот ручки грубой настройки: 7 мм Регулировочное кольцо для грубой настройки фокуса Верхний стопор для грубой настройки фокуса |
|
Тубусы
|
Широкопольные (FN 22)
|
Инвертир.: бинокулярная насадка (U-BI90, U-BI90CT), тринокулярная насадка (U-TR30H-2), с изменяемым углом наклона (U-TBI90)
|
Револьверная головка
|
Отверст. светлое поле: 4–7 pcs, Тип: ручн./кодир., Центрирование: актив./деактив.
Отверст. светлое/темное поле: 5–6 pcs, Тип: ручн./кодир., Центрирование: актив./деактив. |
|
Предметный столик
|
Предметный столик с правосторонним управлением для GX (ход X/Y: 50 × 50 мм, макс. нагрузка 5 кг)
Предметный столик с правосторонним управлением с гибкой рукояткой, столик с левосторонним управлением с короткой рукояткой: ход X/Y 50 × 50 мм, макс. нагрузка 1 кг Скользящий столик (макс. нагрузка 1 кг) Наборы вставок с протяженными отверстиями и каплевидными отверстиями |
|
Вес
|
Прибл. 25 кг (рама микроскопа 20 кг)
|
|
Условия эксплуатации
|
• Использование внутри помещения
• Температура окружающей среды: от 5 до 40 °C • Макс. относительная влажность: 80% для температур до 31 °C (без конденсации) При температуре выше 31 °C, относительная влажность линейно снижается до 70% при 34 °C, до 60% при 37 °C и до 50% при 40 °C • Степень загрязнения: 2 (в соответствии с IEC60664-1) • Категория монтажа/перенапряжения: II (в соответствии с IEC60664-1) • Колебания напряжения питания: ±10 % |
